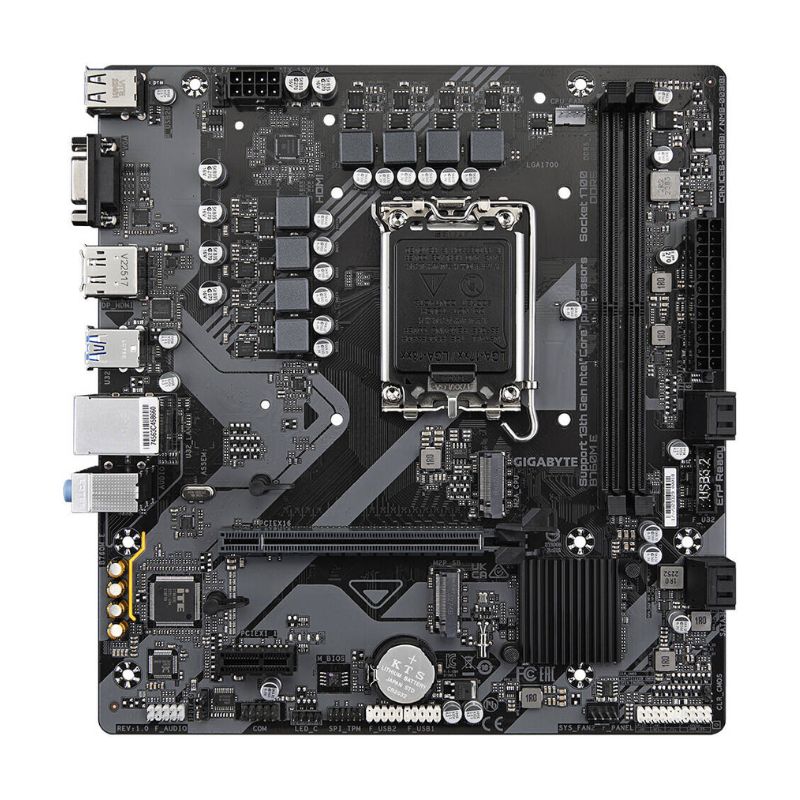

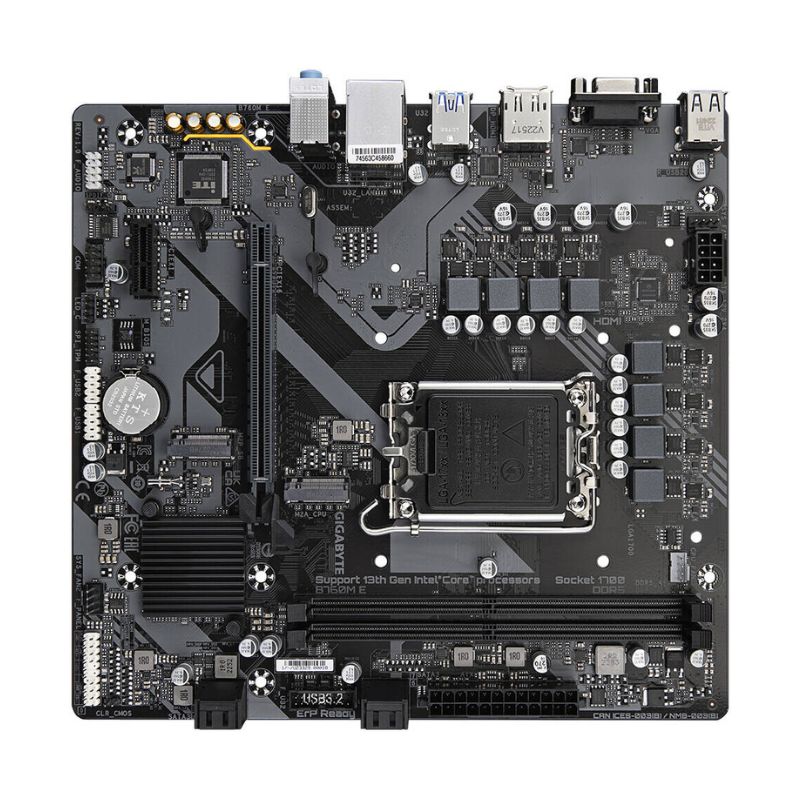

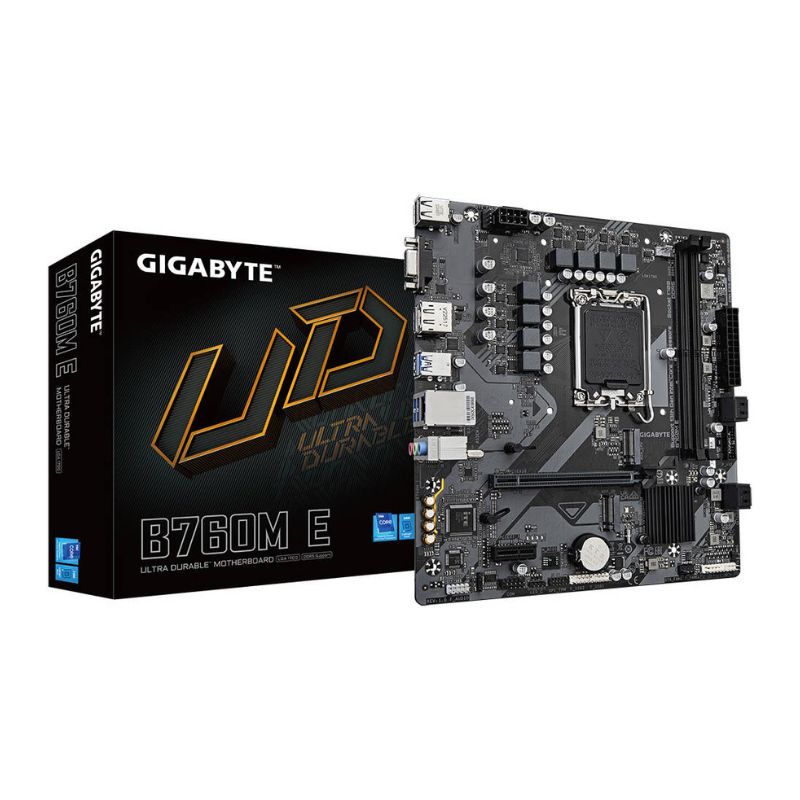

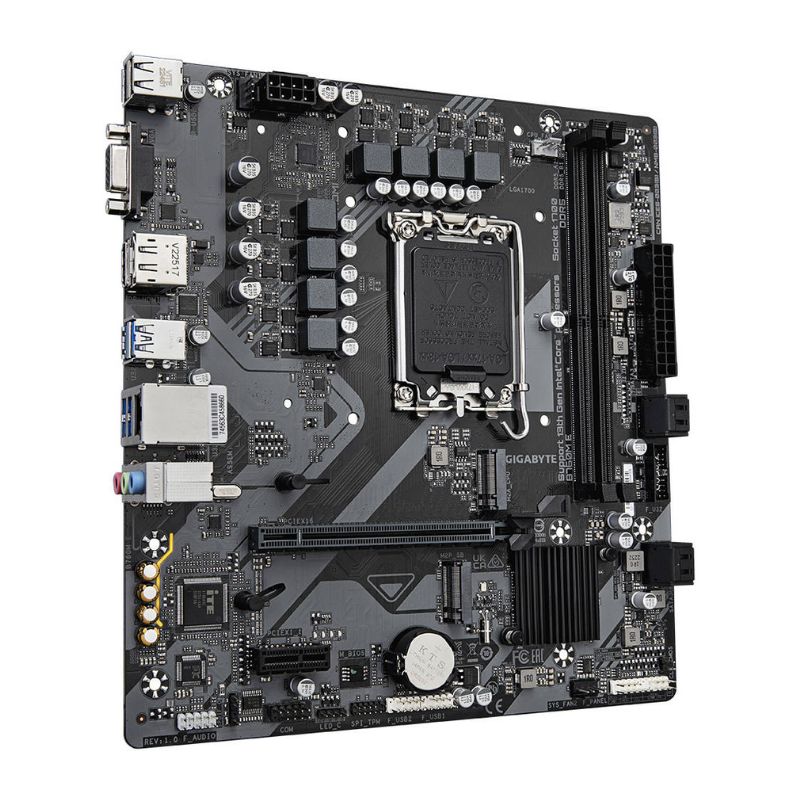

لوحة أم Gigabyte B760M-E D5

مواصفات اللوحة الأم

• المقبس / توافق المعالج: مقبس Intel® LGA1700 (يدعم معالجات Intel® Core™ وPentium® Gold وCeleronRR من الجيل 14 والجيل 13 والجيل 12)
• الشريحة: Intel® B760 Express
• عامل الشكل: Micro-ATX (23.0 سم × 21.5 سم / 9.05 إنش × 8.46 إنش)
• دعم الذاكرة: DDR5 (يدعم سرعات DDR5 حتى 7200(OC) / 7000(OC) / 6800(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800(OC) / 5600 / 5200 / 4800 ميغا نقل/ثانية، ثنائي القناة، غير ECC غير مخزن مؤقتًا، يدعم Intel® XMP)
• فتحات الذاكرة والسعة القصوى: 2x فتحتي DIMM، حتى 128 جيجابايت (يدعم وحدات DIMM مفردة بسعة 64 جيجابايت)
• فتحات توسعة PCIe:
◦ فتحة PCIe 4.0 x16 واحدة (PCIEX16؛ تدعم وضع x16 من المعالج، PCIe EZ-Latch)
◦ فتحة PCIe 3.0 x1 واحدة (PCIEX1؛ من شريحة B760)
• فتحات تخزين M.2:
◦ فتحة M2A_CPU واحدة (مفتاح M، نوع 2280، من المعالج) — تدعم PCIe 4.0 x4/x2
◦ فتحة M2P_SB واحدة (مفتاح M، نوع 2280، من الشريحة) — تدعم PCIe 4.0 x4/x2
• منافذ SATA: 4x SATA 6جيجابت/ثانية (يدعم RAID 0، 1، 5، 10)
• منافذ USB الخلفية:
◦ 4x USB 3.2 Gen 1 Type-A (5 جيجابت/ثانية)
◦ 2x USB 2.0/1.1 Type-A
• منافذ USB الداخلية للوحة الأمامية:
◦ منفذ USB 3.2 Gen 1 واحد (يدعم منفذين إضافيين من نوع USB 3.2 Gen 1 Type-A)
◦ منفذا USB 2.0/1.1 (يدعمان 4 منافذ إضافية من نوع USB 2.0)
• الشبكات والاتصال: شبكة Realtek® 1GbE LAN (10/100/1000 ميغابت) (بدون واي فاي أو بلوتوث مدمج)
• منافذ العرض:
◦ منفذ DisplayPort 1.2 واحد (يدعم حتى 4096x2304 @ 60 هرتز)
◦ منفذ HDMI 2.1 واحد (يدعم حتى 4096x2160 @ 60 هرتز)
◦ منفذ D-Sub (VGA) واحد (يدعم حتى 1920x1200 @ 60 هرتز)
• مرمّز الصوت: مرمّز صوت Realtek® بدقة عالية بـ 7.1 قناة (مع 3x مداخل صوت)
• إمداد الطاقة / موصلات الطاقة: حل VRM رقمي هجين 6+1+1 طور، موصل طاقة ATX رئيسي 24 دبوساً واحد، موصل طاقة ATX 12V 8 دبابيس واحد
• منافذ RGB والمراوح:
◦ منفذ مروحة المعالج 4 دبابيس واحد
◦ منفذا مروحة نظام 4 دبابيس (يدعمان Smart Fan 6)
◦ منفذ شريط RGB LED واحد (12 فولت)
• ميزات خاصة: Smart Fan 6 مع إيقاف المروحة، PCIe EZ-Latch، زر تحديث BIOS بتقنية Q-Flash، دعم برنامج GIGABYTE Control Center (GCC)، منفذ TPM
